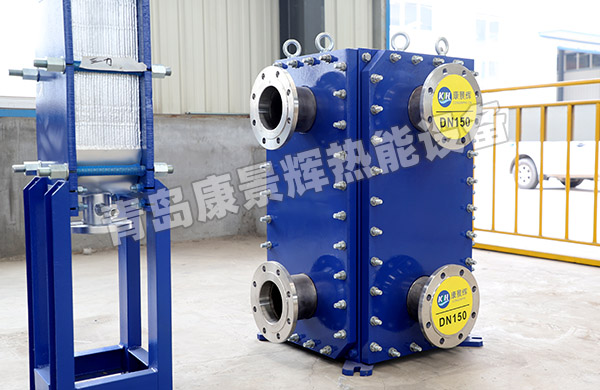

BLOC板式熱交換器是一種快速、緊湊的熱交換設備，廣泛應用于多種工業領域。以下是關于BLOC板式熱交換器的選型指南：

一、明確換熱需求

1.確定熱負荷：計算需要交換的熱量，這是選型的基礎數據。

2.明確流體參數：確定冷熱流體的進出口溫度、流量和物性參數（如比熱容、密度、粘度、腐蝕性等）。這些參數直接影響換熱器的選型。

3.確定設計條件：包括允許的壓力降、工作壓力、工作溫度等。這些條件將限制熱交換器的選型范圍，確保設備在安全、可靠的條件下運行。

二、選擇合適的板片類型

1.板片材質：根據介質的腐蝕性選擇合適的材質，如304/316不銹鋼、鈦、鎳合金等。

2.板片厚度：一般為0.4-1.0mm，影響承壓能力和傳熱效率。

3.板片波紋角度：影響流體湍流程度和壓降特性。常見的波紋類型包括人字型、平直型等。

4.密封墊片材質：如NBR、EPDM、FPM等，需考慮介質溫度和化學兼容性。

三、計算傳熱面積

1.確定傳熱系數：通常在2000-7000W/(m2·K)之間，取決于板型和介質。

2.計算所需換熱面積：通過公式計算。

3.校核壓降：確保壓降在允許范圍內，避免增加輸送成本。

四、BLOC板式熱交換器結構選型

1.選擇板片尺寸和數量：根據計算的換熱面積選擇合適的板片尺寸和數量。

2.確定接口尺寸和位置：確保接口尺寸和位置符合工藝要求。

3.框架類型：根據安裝空間選擇單邊或雙邊框架。

五、特殊工況考慮

1.高粘度流體：選擇寬流道板型，降低流速。

2.含顆粒介質：考慮大間隙板片設計。

3.相變換熱：需特殊板型設計，注意流道分配。

4.高溫高壓：選擇厚板片和特殊框架結構。

六、BLOC板式熱交換器選型常見誤區與注意事項

1.忽視介質特性：某些介質（如含氯離子）會加速腐蝕，需特殊材質。

2.低估污垢影響：可能導致實際運行中換熱能力不足。

3.過度追求高流速：雖然提高傳熱系數，但壓降和磨損增加。

4.忽略膨脹差異：不同材質的熱膨脹可能導致泄漏。

5.連接方式不當：接口位置和方向影響管道布置。

七、BLOC板式熱交換器安裝與維護

1.安裝注意事項：確?；A(chǔ)平整，避免應力集中。預留足夠維護空間（通常板片長度加500mm）。管道連接應避免對換熱器施加額外力。

2.運行維護建議：初次運行應緩慢升壓升溫。定期檢查壓緊尺寸，防止泄漏。根據污垢情況制定清洗周期。長期停用時排凈介質，防止凍結或腐蝕。

通過以上步驟，您可以根據具體需求選擇合適的BLOC板式熱交換器，確保設備在快速、安全的條件下運行。
