以下是關于板式熱交換器的結構、優勢與選型指南的詳細介紹：

一、板式熱交換器結構

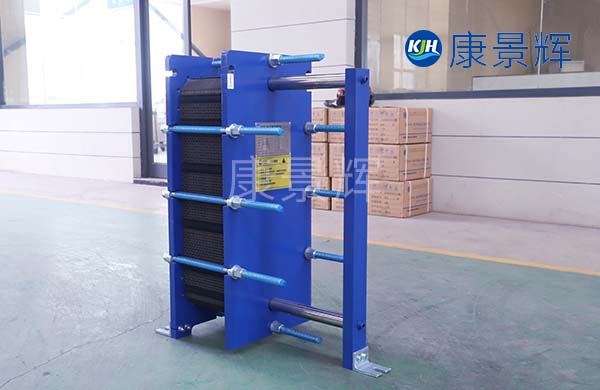

1.基本構成：板式熱交換器主要由框架和板片兩大部分組成?？蚣馨ü潭▔壕o板、活動壓緊板、上下導桿和夾緊螺栓等。板片是由各種材料制成的薄板，用模具壓成形狀各異的波紋，并在四個角上開有角孔，用于介質的流道，板片的周邊及角孔處用橡膠墊片加以密封。

2.工作原理：冷、熱流體在板片間間隔流動，通過板片進行熱量交換。板片的波紋設計增加了流體的湍流程度，提高了傳熱系數，從而實現快速的熱量傳遞。

二、板式熱交換器優勢

1.傳熱效率高：由于板片的特殊設計，流體在板間形成強烈的湍流，使得傳熱系數比傳統的管殼式熱交換器高出很多，其換熱系數在3000～4500kcal/m2·°C·h，比管殼式換熱器的熱效率高3~5倍。

2.結構緊湊：板式熱交換器的體積小，占地面積少，能夠節省空間和投資成本，相同換熱量下體積僅為管殼式的1/31/10。

3.易于清洗和維護：可拆卸的板式結構使得清洗和維護更加方便，可以及時清除污垢和雜質，保證熱交換器的正常運行。

4.適應性強：可以根據不同的工藝需求，選擇不同的板型、流程組合和材質，以滿足各種工況的要求。

5.使用壽命長：采用不銹鋼或鈦合金板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。

6.熱量損失小：由于結構緊湊，熱量損失相對較小。

三、板式熱交換器選型指南

1.明確換熱需求：確定熱負荷、流體參數（如溫度、壓力、流量和物性參數等）以及允許的壓降等。

2.選擇合適的板片類型：

材質：根據介質的腐蝕性選擇合適的材質，如304/316不銹鋼、鈦、鎳合金等。

厚度：一般為0.41.0mm，影響承壓能力和傳熱效率。

波紋角度：影響流體湍流程度和壓降特性。

3.計算傳熱面積：通過熱力計算公式確定所需的換熱面積，同時需考慮污垢系數對換熱面積的影響。

4.結構參數選擇：根據計算的換熱面積選擇合適的板片尺寸和數量，確定接口尺寸和位置，以及框架類型。

5.特殊工況考慮：如高粘度流體、含顆粒介質、相變換熱、高溫高壓等情況，需選擇合適的板型設計和結構。

6.優化方向：在滿足性能的前提下，可從能效、成本、空間等方面進行優化，還可利用專業選型軟件進行多方案比較。

板式熱交換器的選型是一個復雜的過程，需要綜合考慮多個因素，以確保設備能夠在快速、安全的條件下運行。
