在工業余熱回收系統中，常見的換熱器類型可歸納為以下十大類（按結構/原理劃分，覆蓋高溫→低溫全頻段余熱）：

1.管殼式（列管式）

特點：耐溫1000℃、耐壓高；可機械清洗；占地大。

應用：電站煙氣冷卻、化工反應器出口余熱鍋爐、冶金高溫循環水冷卻。

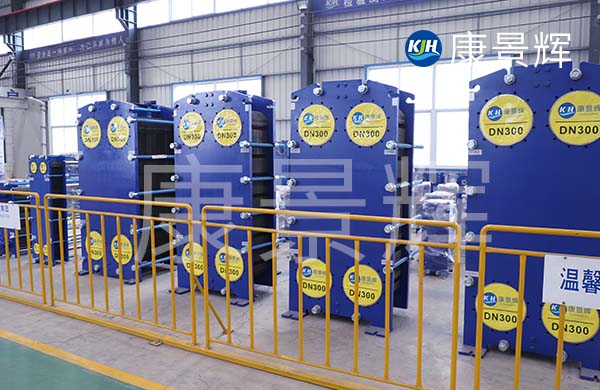

2.板式（可拆式、釬焊式）

特點：傳熱系數高、緊湊；受墊片限制≤250℃、≤2.5MPa。

應用：食品/制藥低溫殺菌水預熱、區域供暖回水升溫、數據中心排風能量回收。

3.翅片管式（含繞片、軋片、高頻焊）

特點：氣側面積擴大5-12倍，抗堵型翅間距3-6mm；易積灰。

應用：加熱爐、窯爐排煙300-800℃區間預熱助燃空氣；電廠空冷器。

4.板翅式（鋁或不銹鋼釬焊）

特點：比表面積1500-3000m2/m3，可做多股流；對含塵氣敏感。

應用：燃氣輪機500℃左右回熱器；石化裝置多組分氣體余熱回收。

5.螺旋板式

特點：純逆流、自沖刷能力強；不易堵塞；焊接后不可拆。

應用：造紙黑液、高粘油80-200℃低溫余熱預熱洗漿水；污泥干化尾氣熱回收。

6.熱管式（重力式、分離式）

特點：等溫性好，單根失效不停機；可在30℃小溫差下工作。

應用：鍋爐或窯爐120-400℃煙氣預熱給水/空氣；熱管省煤器節煤8-15%。

7.板式空氣預熱器（板式空預器）

特點：波紋板片耐高溫鋼，模塊化更換；適用含塵<10g/Nm3。

應用：燃煤鍋爐尾部130-180℃排煙深度降溫，提高熱風溫度60-120℃。

8.套管（雙管）式

特點：結構最簡單，可耐10MPa以上高壓；金屬耗量大。

應用：高壓實驗回路、小流量化工尾氣300-500℃冷卻；撬裝余熱回收實驗裝置。

9.陶瓷（碳化硅）換熱器

特點：抗氧化、耐1400℃；抗熱震但脆，密封難。

應用：玻璃熔窯、鍛造爐850-1350℃極高溫煙氣直接預熱空氣至600-800℃。

10.回轉式（蓄熱式轉輪）

特點：熱回收效率70-85%，可同時回收顯熱與潛熱；存在微量交叉污染。

應用：鋼鐵廠加熱爐、水泥窯尾150-300℃低溫煙氣；配套熱風干燥系統。

以上十類設備覆蓋了工業余熱回收的“高溫段（>800℃）→中溫段（250-800℃）→低溫段（50-250℃）”全流程，企業可根據煙氣/廢水的溫度、含塵量、壓力、腐蝕性及場地限制，擇優組合，實現梯級用能與最大化節能收益。
