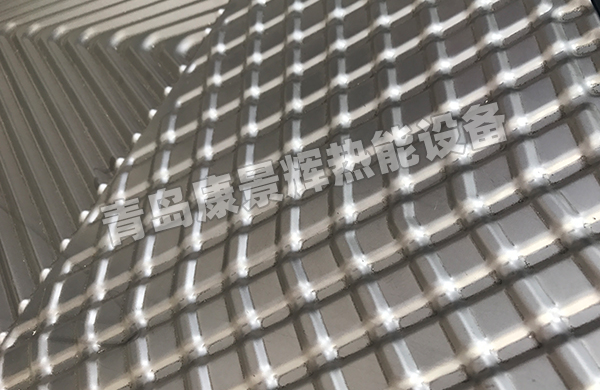

板式換熱器可能產(chǎn)生的腐蝕失效類型

1.點(diǎn)蝕：由“閉塞電池腐蝕”作用引起的一種局部腐蝕——使局部金屬表面的鈍化膜破壞，形成尺寸小于 1mnn 的穿孔或蝕坑。例如，在不銹鋼板片表面生銹或積垢（碳化物、工氧化硅垢層）處，因?qū)岵涣?、介質(zhì)的PH值減小產(chǎn)生的腐蝕；

2.縫隙腐蝕：由“閉塞電池腐蝕”作用引起的一種呈斑點(diǎn)狀或潰瘍形的局部腐蝕。同點(diǎn)蝕的主要區(qū)別是腐蝕產(chǎn)生在金屬零件的縫隙處，由于滯留介質(zhì)的電化學(xué)不均勻性而導(dǎo)致的。例如，密封墊片槽底或板片封閉流道的角孔墊片外側(cè)處產(chǎn)生的腐蝕；

3.應(yīng)力腐蝕開裂：在靜態(tài)拉伸應(yīng)力與電化學(xué)介質(zhì)共同作用下，由陰極溶解過程引起的金屬局部腐蝕裂紋或斷裂。例如，板片壓制成型時(shí)將產(chǎn)生殘余內(nèi)應(yīng)力，若與介質(zhì)中的鹵素離子(如 CI-、F-等離子）或H2S接觸可能引起應(yīng)力腐蝕開裂；

4.晶間腐蝕：起源于金屬表面并沿晶粒邊界深人到內(nèi)部的腐蝕，可導(dǎo)致晶粒間的結(jié)合力喪失，使材料的強(qiáng)度大大降低。例如，不銹鋼在過敏溫度范圍（400~600°C）內(nèi)產(chǎn)生的腐蝕；

5.均勻腐蝕：按觸介質(zhì)的金屬表面全部或大部分 被腐蝕。例如，板片選材不當(dāng)，或使用期過長(zhǎng)，超過了允許使用壽命；

6.其他腐蝕失效：主要有露點(diǎn)腐蝕、磨蝕、微生物腐蝕等。例如，含有酸性物質(zhì)的熱蒸汽與冷的板片接觸，可引起露點(diǎn)腐蝕；板片的介質(zhì)人口角孔處和導(dǎo)流區(qū)的流速過高，或流體中含有砂粒類顆粒物時(shí)，可導(dǎo)致磨蝕；海水中的藻類、原生物等，可導(dǎo)致板片的微生物腐蝕。

以上幾種腐蝕失效中，Cr-Ni奧氏體不銹鋼的應(yīng)力腐蝕開裂約占 50%，點(diǎn)蝕和縫隙腐蝕共約占 20%，所以很危險(xiǎn)、很常見。板片材質(zhì)中添加合金元素，可以有力提高耐腐蝕性能，合金元素C有明顯減小耐腐蝕抗力的作用，含量不能大于0.08%；Cr明顯有利于增加耐腐蝕抗力；適量的Mo可增加耐腐蝕抗力；Ni、少量的Cu和微量的Nb、Ti、N等均有利于提高耐腐蝕性能，并可以優(yōu)化材料的力學(xué)性能或熱穩(wěn)定性；P和S是對(duì)耐腐蝕抗力有害的元素，含量應(yīng)該限制在0.045%以下。
